Uma proteção bem projetada em um produto é essencial para prevenir danos físicos às pessoas, como choques elétricos e ferimentos causados por partes móveis. Além disso, essa proteção também impede danos ao próprio equipamento, evitando a entrada de corpos sólidos estranhos e água, que podem comprometer seu funcionamento. Dessa forma, a segurança do usuário e a durabilidade do equipamento são garantidas através de uma proteção eficaz contra elementos externos.
O grau de proteção, conhecido como IP (Ingress Protection), é uma classificação que define o nível de proteção de dispositivos elétricos contra a entrada de corpos sólidos e líquidos. Esta classificação é regulamentada pela norma internacional IEC 60529 e é representada por dois dígitos. O primeiro dígito indica o nível de proteção contra a entrada de objetos sólidos, como poeira e detritos, variando de 0 a 6. O segundo dígito indica a proteção contra a entrada de líquidos, como água, variando de 0 a 9. Por exemplo, um dispositivo com classificação IP67 é totalmente protegido contra poeira (6) e pode resistir à imersão temporária em água (7). Essa classificação é crucial para garantir a durabilidade e segurança de equipamentos elétricos em diferentes ambientes.

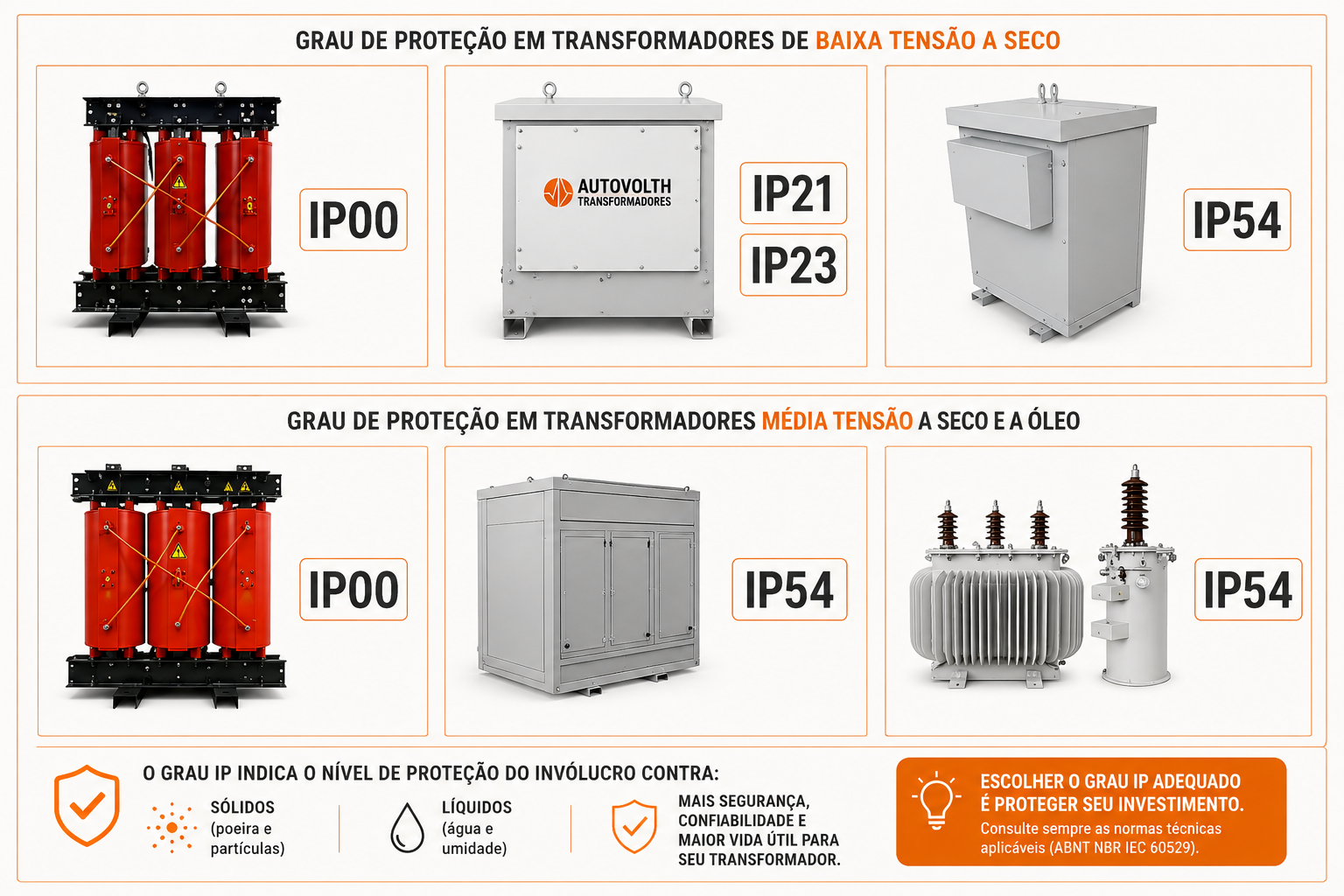

![](https://autovolthtransformadores.com.br/wp-content/uploads/2024/06/Subcabecalho-730-x-1150-px.jpg)
A estrutura do código de grau de proteção (IP) segue um formato padrão que é fácil de interpretar. Ele é composto pela sigla “IP” seguida por dois dígitos. Cada dígito fornece informações específicas sobre a resistência do dispositivo a certos elementos. Aqui está a estrutura detalhada:
IP: Sigla para “Ingress Protection” (Proteção contra Ingressos).
A: Primeiro dígito, que varia de 0 a 6, indicando o nível de proteção contra objetos sólidos.
B: Segundo dígito, que varia de 0 a 8, indicando o nível de proteção contra líquidos.
Detalhamento dos dígitos:
- Primeiro dígito (Proteção contra objetos sólidos):
- 0: Nenhuma proteção.
- 1: Proteção contra objetos sólidos maiores que 50 mm (ex.: mãos).
- 2: Proteção contra objetos sólidos maiores que 12,5 mm (ex.: dedos).
- 3: Proteção contra objetos sólidos maiores que 2,5 mm (ex.: ferramentas, fios grossos).
- 4: Proteção contra objetos sólidos maiores que 1 mm (ex.: fios, parafusos).
- 5: Proteção limitada contra poeira (não prejudicial ao funcionamento do equipamento).
- 6: Proteção total contra poeira.
- Segundo dígito (Proteção contra líquidos):
- 0: Nenhuma proteção.
- 1: Proteção contra gotas verticais de água.
- 2: Proteção contra gotas de água com inclinação de até 15 graus.
- 3: Proteção contra borrifos de água com inclinação de até 60 graus.
- 4: Proteção contra respingos de água de todas as direções.
- 5: Proteção contra jatos de água de baixa pressão de todas as direções.
- 6: Proteção contra jatos potentes de água.
- 7: Proteção contra imersão temporária em água (até 1 metro de profundidade por 30 minutos).
- 8: Proteção contra imersão contínua em água (condições especificadas pelo fabricante).
Exemplos de códigos IP aplicados:
- IP00 – Nenhuma proteção.
- IP23 – Proteção contra objetos sólidos maiores que 12,5 mm (ex.: dedos) e Proteção contra borrifos de água com inclinação de até 60 graus.
- IP54 – Proteção limitada contra poeira (não prejudicial ao funcionamento do equipamento) e Proteção contra respingos de água de todas as direções.
- IP65 – Proteção total contra poeira e Proteção contra jatos de água de baixa pressão de todas as direções

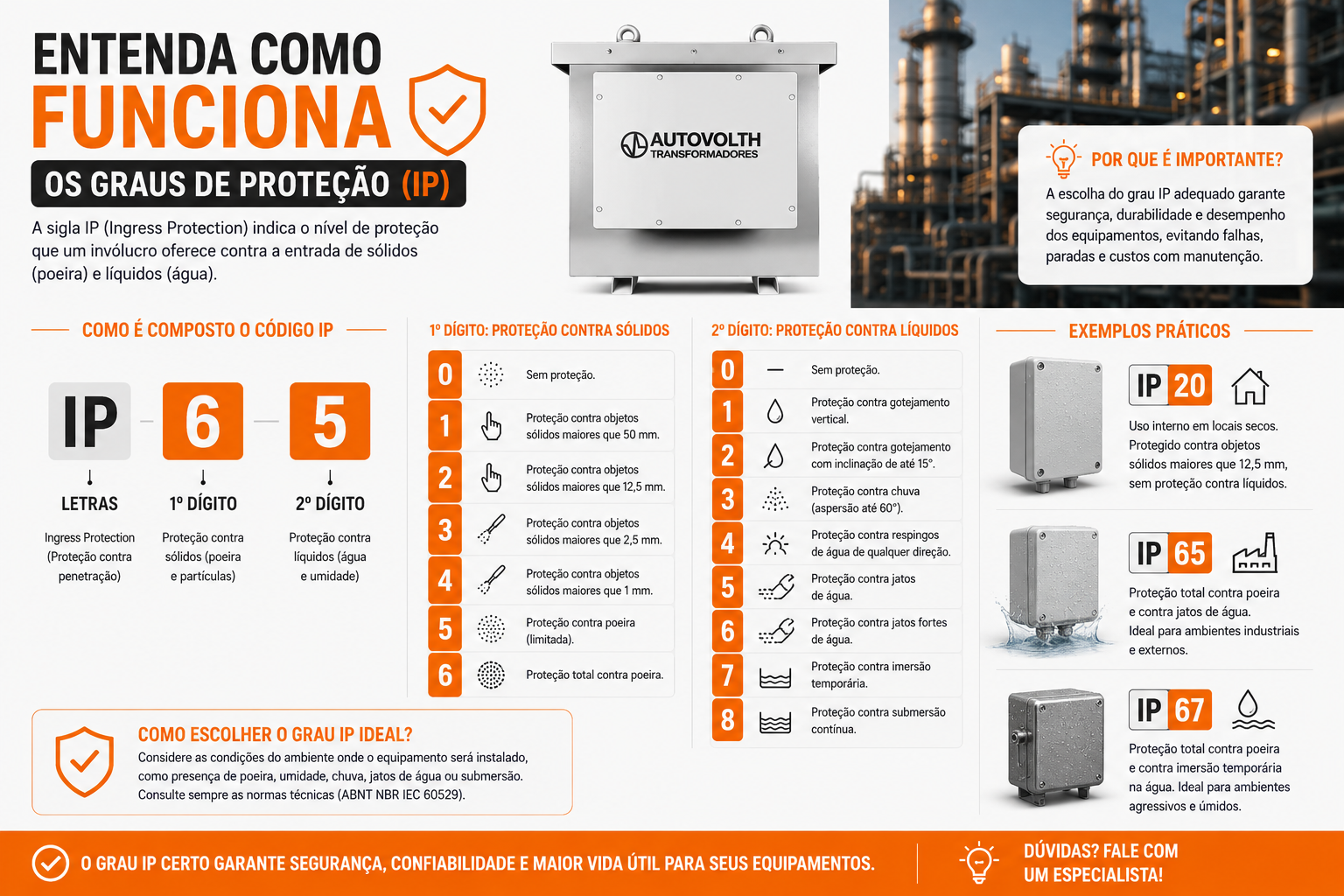

![](https://autovolthtransformadores.com.br/wp-content/uploads/2024/06/Grau-de-Protecao-em-Transformador-eletricos.jpg)
Conclusão
A importância do grau de proteção (IP) reside na sua capacidade de fornecer informações claras e padronizadas sobre a resistência de dispositivos elétricos contra a entrada de objetos sólidos e líquidos. Essa classificação é crucial para a seleção adequada de equipamentos, garantindo que eles sejam apropriados para os ambientes onde serão utilizados, desde ambientes industriais severos até aplicações domésticas mais comuns. Ao especificar os níveis de proteção, o grau IP ajuda a prevenir acidentes, como choques elétricos e danos físicos, além de evitar falhas no funcionamento dos dispositivos causadas pela infiltração de poeira e água. Portanto, entender e utilizar corretamente as classificações de grau de proteção é essencial para assegurar a segurança, eficiência e longevidade dos equipamentos elétricos em diversas condições operacionais.
