Compreender os níveis de tensão elétrica e seu funcionamento é essencial para os profissionais da área de energia, mas também pode ser um desafio devido à variedade de tensões presentes no Brasil. Em uma única cidade, pode-se encontrar diferentes níveis de tensão, o que muitas vezes gera confusão.
Para evitar problemas no trabalho ou em casa, é importante saber como as tensões são classificadas. Desde a geração até a distribuição, a eletricidade passa por diversos níveis de tensão, cada um com suas especificidades e normas. Entender esses níveis é crucial, pois influencia diretamente na segurança e na eficiência do sistema elétrico. A Agência Nacional de Energia Elétrica (ANEEL) regulamenta esses padrões, garantindo que a distribuição de energia seja feita de forma segura e eficaz, adaptando-se às diversas necessidades do país. Assim, profissionais e consumidores podem se preparar melhor para lidar com as diferentes situações que surgem no cotidiano relacionado à energia elétrica.
A energia elétrica, ou voltagem, refere-se à diferença de potencial elétrico entre dois pontos de um circuito, impulsionando os elétrons e gerando corrente elétrica. De forma simples, a tensão é a força motriz por trás da corrente elétrica ao passar por um condutor. A unidade de medida da tensão é o volt (V) e sua ação pode ser comparada à pressão em sistemas hidráulicos. Da mesma forma que a pressão movimenta a água pelos canos, a tensão conduz a corrente elétrica pelos fios. A tensão pode ser proveniente de diversas fontes como baterias, geradores e redes de distribuição de eletricidade.
Confira também:
- Guia para saber qual o Transformador Adequado para sua Necessidade
- Como escolher um Fabricante confiável de Transformadores
- Enteda como Funciona os Graus de Proteção (IP)
- Saiba quais são os níveis de tensão elétrica no Brasil
- Transformador para carregador de carros elétricos, quando usar ?

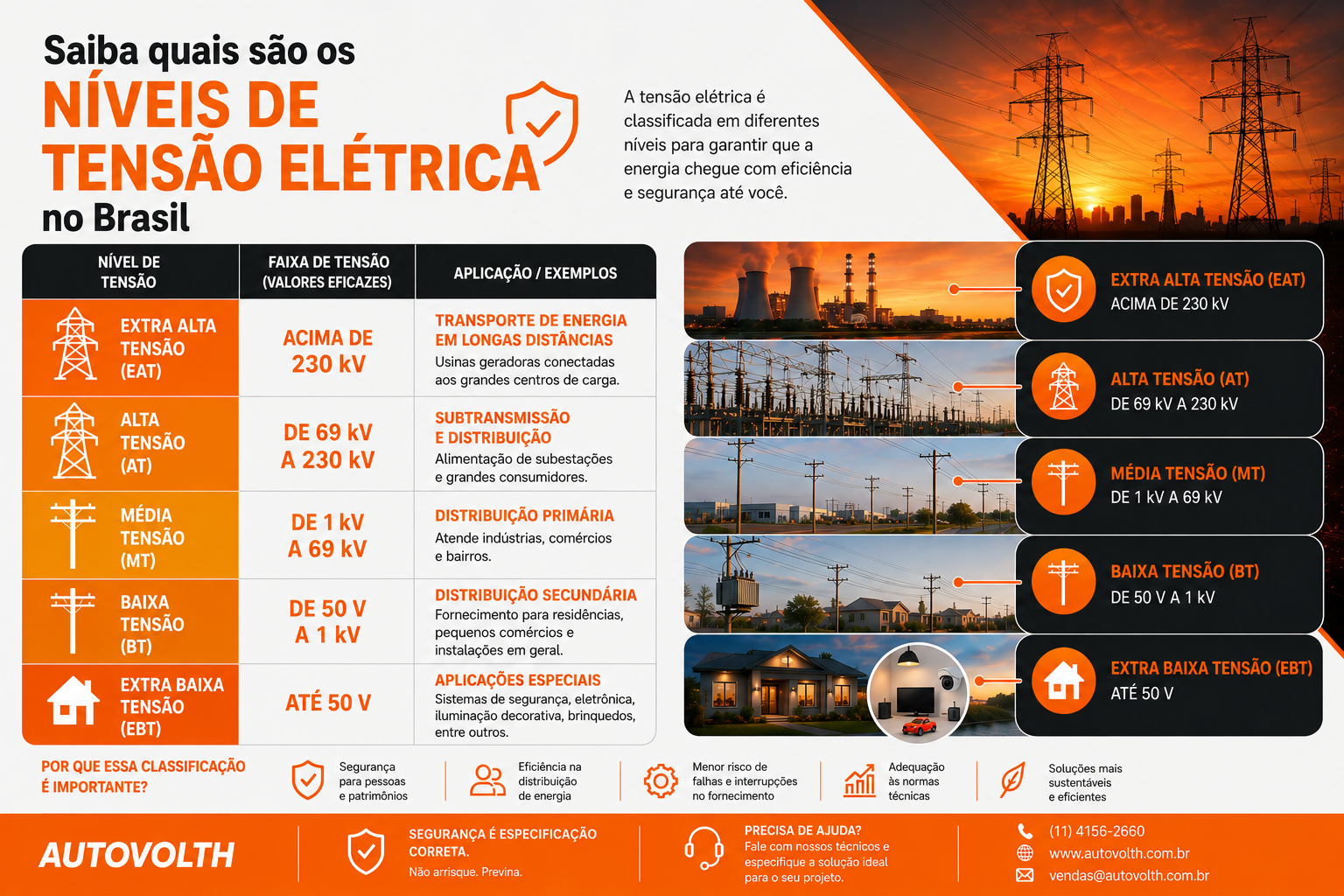

Níveis de tensão no Brasil
No Brasil, as casas, estabelecimentos comerciais e fábricas podem receber eletricidade em tensões diversas, de acordo com a região em que se encontram.
No Brasil, os valores de tensão variam entre 115 volts, 127 volts, 220 volts, 230 volts, 240 volts, 254 volts, 380 volts e 440 volts. Quando vemos a especificação, como por exemplo 380/220 volts, é importante entender que 380 volts é a tensão de linha, enquanto 220 volts é a tensão de fase + Neutro.
Quero viajar para outro estado e não sei qual a tensão do local, como saber :
Para obter informações sobre os níveis de tensão em uma cidade específica, é recomendável consultar a Agência Nacional de Energia Elétrica (ANEEL). A ANEEL é a entidade responsável por regulamentar e supervisionar o fornecimento de energia elétrica no Brasil. Em seu site oficial, a agência disponibiliza dados detalhados sobre as tensões elétricas utilizadas em diferentes regiões do país, bem como as normas e regulamentações pertinentes. Isso permite que consumidores, profissionais da área e empresas possam acessar informações precisas e atualizadas, garantindo a conformidade e a segurança no uso e na distribuição da energia elétrica.
Ao Abrir o site selecione o Estado e a Cidade que ele mostrará automaticamente ao tensão de linha do local e a tensão de Fase mais Neutro assim como a companhia elétrica.
A Norma Regulamentadora 10 (NR-10) do Ministério do Trabalho e Emprego no Brasil define os níveis de tensão elétrica em três categorias principais para assegurar a segurança em instalações e serviços que envolvem eletricidade:
Baixa Tensão (BT):
- Definição: Tensões superiores a 50 volts em corrente alternada (VCA) ou 120 volts em corrente contínua (VCC) e até 1000 volts em corrente alternada ou 1500 volts em corrente contínua.
- Aplicações Comuns: Utilizada em sistemas residenciais, comerciais e pequenas instalações industriais.
Alta Tensão (AT):
- Definição: instalações que sejam acima de 1000 Volts em corrente alternada ou 1500 volts em corrente contínua são consideradas alta tensão,
- Aplicações Comuns: Usada para transmissão de energia em longas distâncias, conectando grandes subestações e fornecendo energia para grandes indústrias.
Conclusão
Trabalhar com energia elétrica exige um elevado grau de atenção e precaução. Por isso, é fundamental que os profissionais conheçam detalhadamente os diferentes níveis de tensão elétrica. Este conhecimento é vital para assegurar a segurança no local de trabalho, garantindo a conformidade com as normas regulamentadoras e evitando danos aos equipamentos. Ainda mais importante, compreender os níveis de tensão é essencial para proteger a integridade física dos trabalhadores, reduzindo significativamente os riscos de acidentes elétricos. Assim, profissionais bem treinados e informados conseguem desempenhar suas funções de maneira eficaz e segura, contribuindo para um ambiente de trabalho mais seguro e eficiente.
